Переноска для автомобиля своими руками



  • Этот пост был удален из светодиодного тюнинга. Выкладываю сюда.

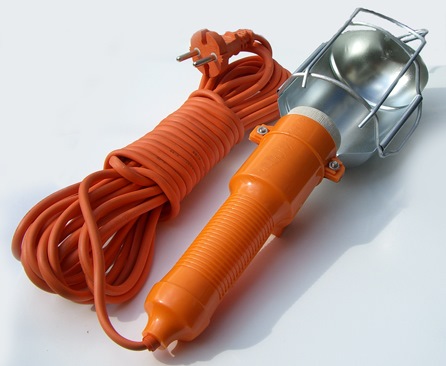

    Думаю все видели китайскую переноску, а некоторые даже ей пользовались.

    Вот и я несколько раз покупал такую. Своих денег она явно не стоит.
    У данной переноски больше недостатков, чем достоинств. Постоянно перебивается провод. Если пользоваться лампой накаливания, то идет сильный нагрев металлической части переноски, об которую можно обжечься. При любой встряске, лампе приходит конец. От нагрева, со временем, начинает разрушаться корпус в районе крепления металлической части переноски. Энергосберегающая лампа решает часть проблем. Но она периодически билась, при падении переноски в яму. А дышать парами ртути не было никакого желания. Да и в мороз она была бесполезна.
    Пошарив на драйве, нашел статью про самодельные ДХО из алюминиевого профиля. Оттуда и почерпнул идею создания переноски.

    Потребуется:
    Алюминиевый профиль прямоугольный — переноска для автомобиля своими руками примерно 30 см.
    Крючок бабочка — 1 шт.
    Корончатое сверло биметалл — 1 шт.
    Светодиоды 1W — 6 шт.
    Теплопроводный клей — 1 тюбик.
    Коллиматорные линзы — 6 шт.
    Драйвер светодиода — 1 шт.
    Кабель резиновый — 5 метров.
    Вилка — 1 шт.
    Герметик — 1 тюбик.
    Скотч двусторонний — 1 шт.
    Оргстекло — 1 отрезок.
    Болтики — 2 шт.

    Отрезаем профиль необходимой длины. Сверлим отверстия для линз.

    Для верхней части переноски отрезал кусок из П образного профиля и кусочек пластинки, чтоб не было зазора. Просверлил отверстия для болтов и крючка.

    Крючок обрезал по длине, вставил шайбы и пружину, зафиксировал гайками.

    Как показала практика, пружина обязательна. Она даёт возможность фиксировать переноску в необходимом направлении, не давая ей вращаться.

    Светодиоды брал на Ali 100 штук. Брал дороже, чем обычно, но и качество их лучше.

    Спаял светодиоды. Подложки использовать не стал, т.к. линзы выступали бы из профиля.

    Теплопроводый клей был также куплен на Ali, партией в 5 штук.

    Вырезал защитное оргстекло. Приклеил светодиоды, вставил линзы зажал оргстеклом, обмотал нитками и оставил сохнуть.

    После припаял резиновый кабель, сделав на нём скрутку и напаял кусочки текстолита. Это необходимо для предотвращения выдергивания кабеля из профиля.
    Необходим именно резиновый кабель, минимум 5 метров. Он намного практичней, меньше скручивается, зимой не лопается и не дубеет.

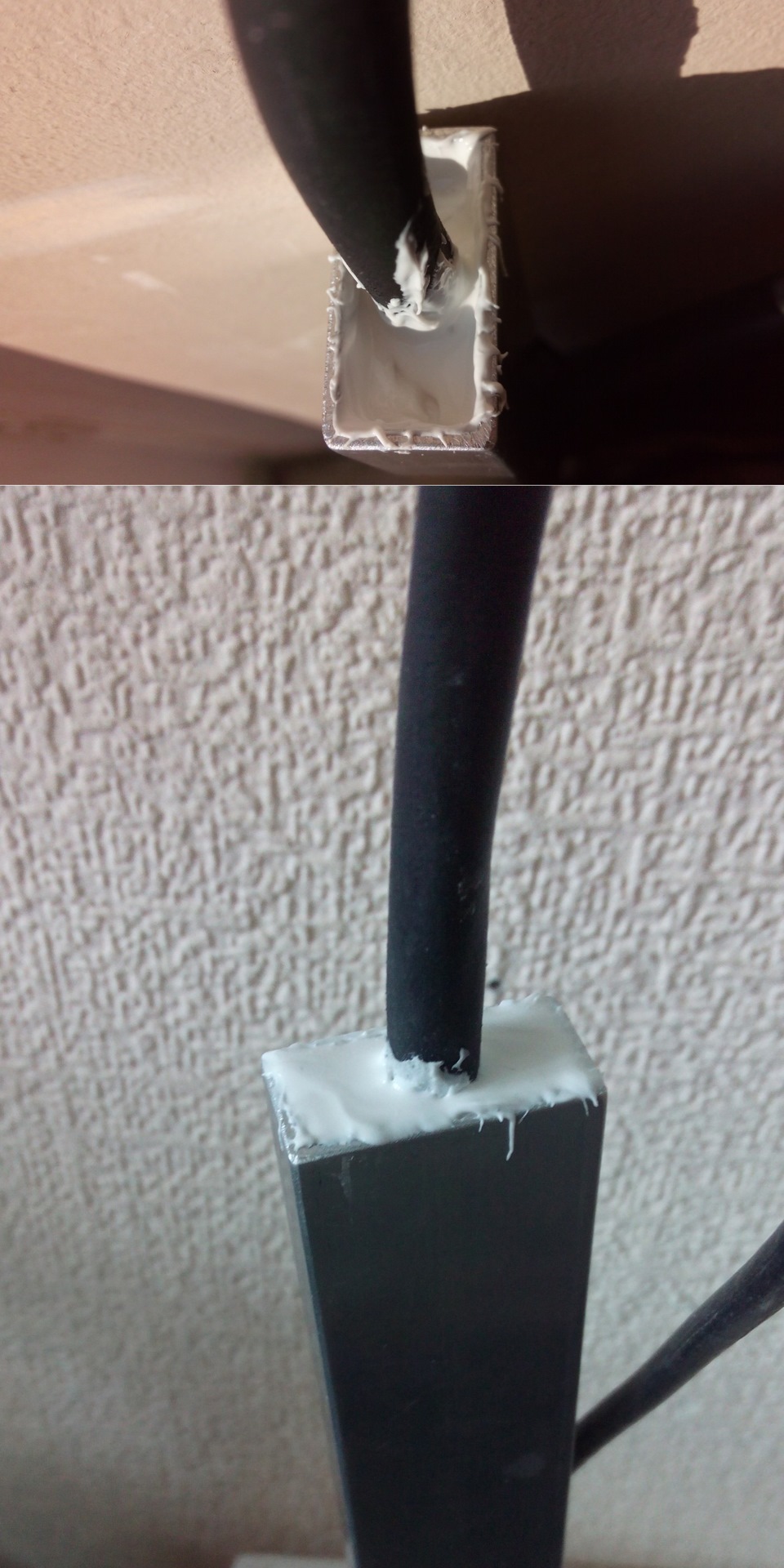

    Вставил кабель в профиль и залил герметиком.
    После высыхания первого слоя, залил второй. Дать высохнуть пару дней.

    В профиле высверлил отверстия для болтов, которые будут крепить верхний п-профиль с крючком.

    Промазал п-профиль автомобильным герметиком, вставить и затянуть болтами.

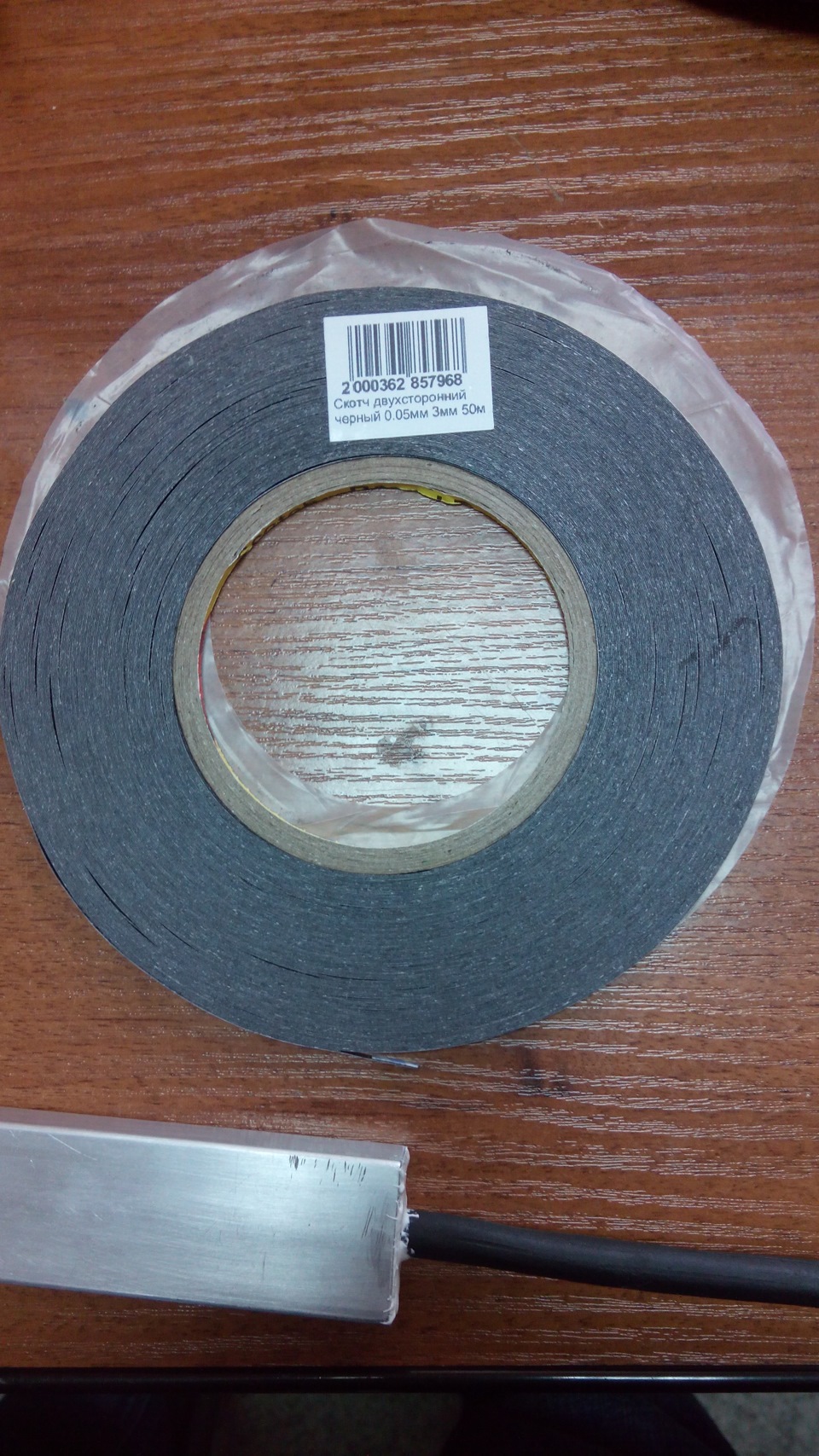

    В магазине запчастей для сотовых телефонов, купил двусторонний скотч для дисплеев (можно купить на Ali). Брал именно его, т. к. был необходим очень тонкий скотч, чтоб защитное стекло плотно прилегало к линзам.

    Наклеить скотч в два слоя.
    Вставить линзы.
    Содрать пленку и наклеить оргстекло.

    Внимание! Для дополнительной безопасности, драйвер светодиода брать с гальванической развязкой.
    Они обычно идут на малое количество светодиодов 3-7 led1w.
    Из-за своих размеров, драйвер не влазил в ручку переноски, поэтому было принято решение встроить его в вилку. Для этого была куплена вилка соответствующего размера. Пропилил в вилке отверстие, склеил корпус для драйвера из оргстекла.

    6 ватт вполне хватает для освещения необходимого участка. Единственное, линзы лучше брать на угол шире 60 градусов. Ручку переноски можно не изолировать. Светодиоды не имеют электрического контакта с корпусом переноски, драйвер имеет гальваническую развязку, напряжение на выходе драйвера не более 20 вольт. В жаркую погоду корпуса переноски вполне хватает для охлаждения светодиодов.

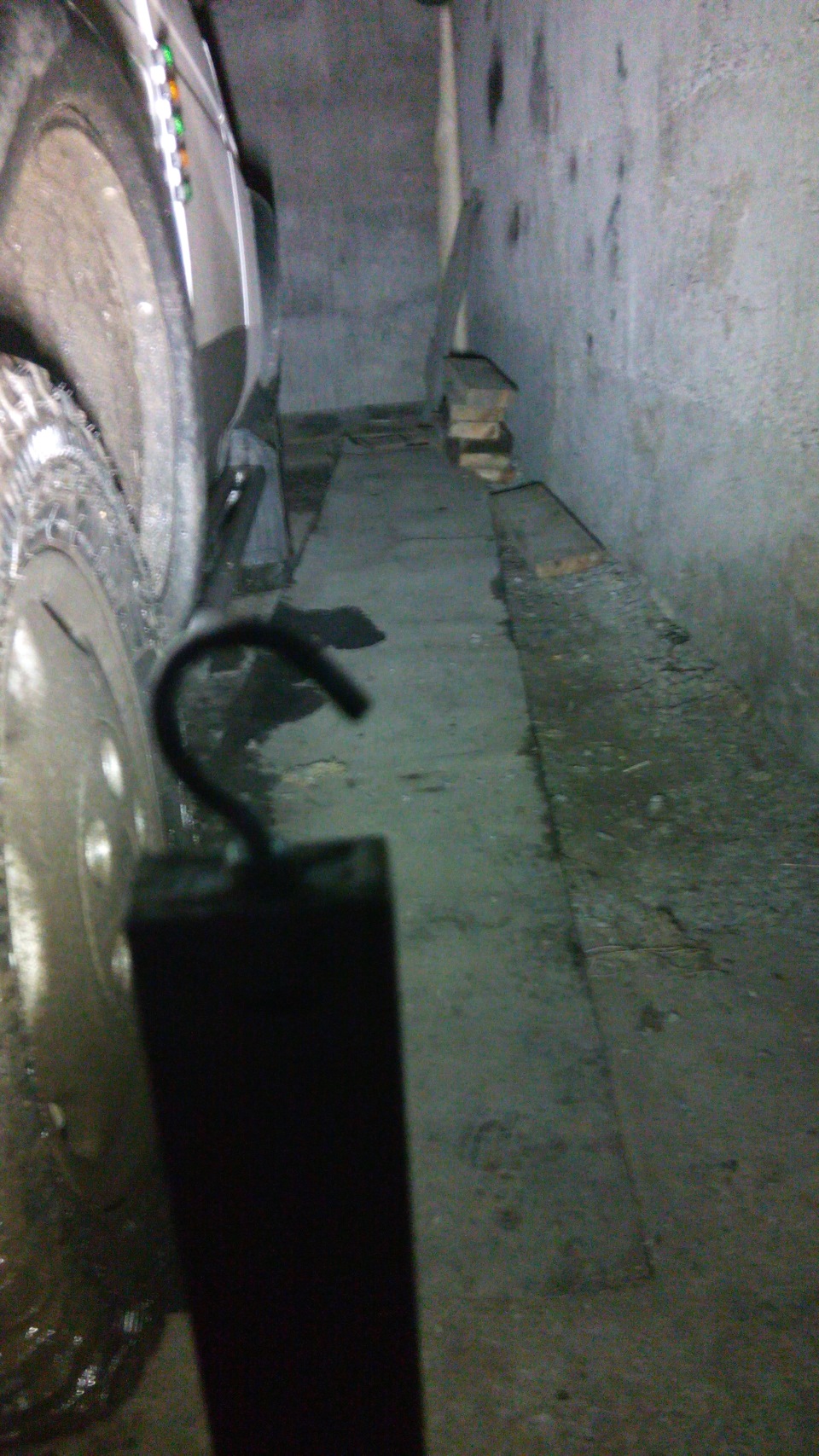

    Сфотано на сотовый. Из освещения только переноска.


    В качестве защиты использовать лучше литое оргстекло, а не экструзионное. Оно крепче, не растворяется дихлорэтаном. Его можно отмыть от масла, не ухудшая его прозрачности.

    Переноской пользуюсь не только я, но и отец с братом. По предыдущему опыту, стояла задача сделать её более вандалоустойчивой :). Данная конструкция хороша тем, что в любой момент, при необходимости, можно её отремонтировать или заменить защитное оргстекло.

    Ответы на вопросы в комментариях.
    — Кнопку не ставил т.к. она мне особо не нужна. Про магнит думал, но особой пользы магнита, в данной конструкции, не нашёл.
    — Делал именно на 220 вольт. Переноску делал для отца в гараж. На 12 вольт у меня подобная переноска. Лежит всегда в багажнике.
    Линзы лучше брать с углом больше 60 градусов.
    — Оргстекло не на винтах, т. к. линзы на 1мм выступают из профиля, нужна была бы прокладка от пыли, между оргстеклом и профилем. Скотчем, я убил двух зайцев. Да и намного проще приклеить скотч, чем сверлить дырки и нарезать резьбу. Демонтаж оргстекла проблем не составляет.
    — Ручка переноски специально не обмотана. Летом она выполняет роль теплоотвода, а зимой греет руку.
    — Ссылки на комплектующие есть в комментариях.
    ________________________
    Прежде чем писать, что проще купить переноску или лампу, не забывайте, что люди сюда выкладывают посты о том, что сделали своими руками, а не купили готовое решение в магазине. Лень делать или не умеешь, всегда можешь купить, воздержавшись от комментариев.
    ______
    Если хотите написать, что я неправильно сделал или в чём-то не прав, давайте развернутый ответ в чём именно. Не надо страдать скудоумием.
